基本工事配線図
| ■ 宅内機器設置場所（お客様用意） | 設定は設定業者がおこないます。 D-ONU、HGWを設置する場所を用意してください。またこの場所よりパソコンを利用される部屋へのLAN配線、電話の親機を設置される部屋に電話配線を用意してください。 |
|---|---|
| ■ 光ファイバー | 屋外から屋内の機器設置場所までの光ファイバー用配管を用意していただくと配管内に光ファイバーを通します。配管が無い場合は露出配線となります。 |
| ■ 宅内TV配線（お客様用意） | 建築の際、電気工事業者と相談して配線してください。TV線の先にはV-OUNが設置される付近に出してください。 |
| ■ LAN配線（お客様用意） | パソコンを利用されるお部屋へのLAN配線をしていただきます。Wi-Fiを利用される場合は不要です。 Wi-Fiは電波状況や住宅構造によってはご利用いただけないか、もしくは通信速度が低下する場合があります。 |
設置機器について

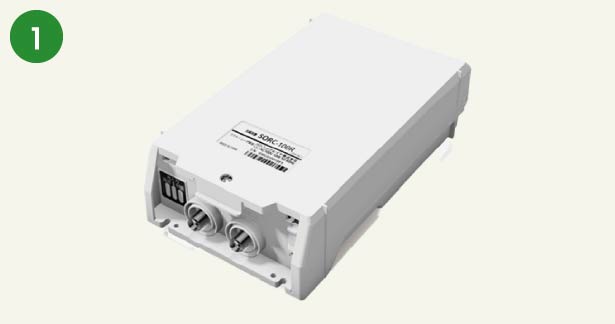

V-ONU（TV用端末）
TV用の光信号を電気信号に変換する機器です。TVサービスご契約時に設置します。
【設置機器(例)】型番:SORC-100R、サイズW118×H196×D54

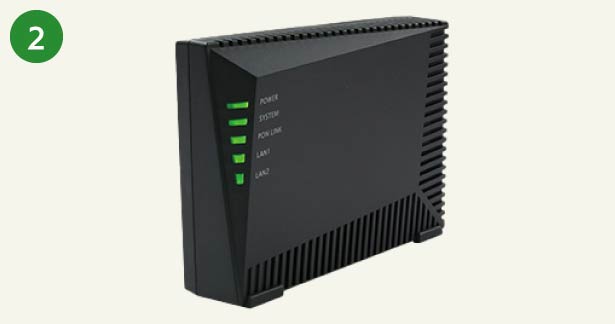

D-ONU（通信用端末）
通信用の光信号を電気信号に変換する機器です。インターネットサービスおよび固定電話サービスご契約時に設置します。
【設置機器(例)】型番:AG20F、サイズ:W38×H114×D158

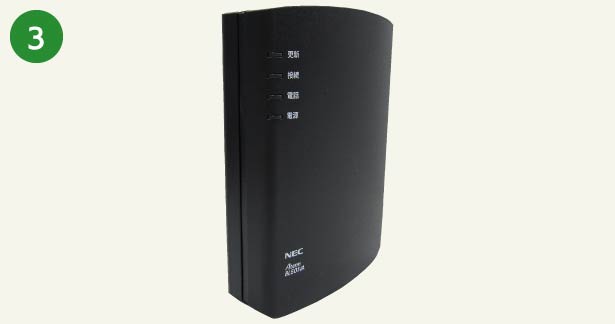

HGW（電話用端末）
通信用の信号を電話信号に変換する機器です。固定電話サービスご契約時に設置します。
【設置機器(例)】型番:BL501VA、サイズ:W46×H168×D121

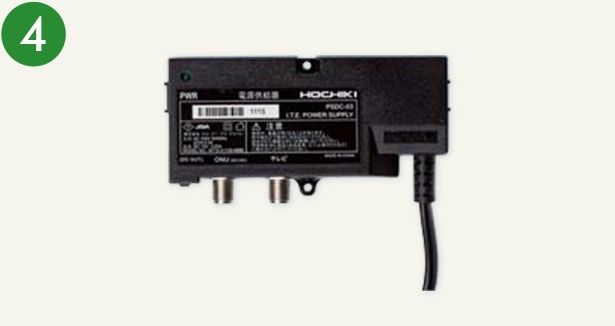

V-ONU電源供給器
TVの同軸ケーブルを利用してV-ONUに電源を供給する機器です。
クロージャー
ご加入者様宅への引込器を接続する装置です。
引込線
引込用の光ケーブルです。
光接続箱
TV用の線と通信（インターネット、電話）用の線を分配する装置です。ご自宅の壁に取り付けます。
宅内配線
※ご契約内容により工事内容や、機器型番、機器サイズが異なる場合がございます。
※各光用端末・セットトップボックスには100Vの電源が必要です。端末の設置場所やコンセントの空き状況等、事前にご確認下さい。
